Industrie-Prozesse / Labor & Analytik

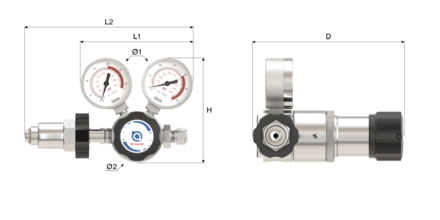

•Flaschendruckminderer - Einstufig
•Montage an 200 bar Druckgasflasche
•Geeignet für nicht-korrosive Reinstgase und Gemische
•Messing verchromt
•Alle nicht korrosiven Reinstgase und Sondergase mit Ausnahme von Acetylen, Sauerstoff, Kohlenmonoxid und Brenngase.
Verwendbar für folgende Gase: Neutrale Gase
•Montage an 200 bar Druckgasflasche
•Geeignet für nicht-korrosive Reinstgase und Gemische
•Messing verchromt
•Alle nicht korrosiven Reinstgase und Sondergase mit Ausnahme von Acetylen, Sauerstoff, Kohlenmonoxid und Brenngase.
Verwendbar für folgende Gase: Neutrale Gase
BESCHREIBUNG
Einsatzgebiet:
Flaschendruckminderer für Reinst- und Sondergase , welche für hohe Drücke und Durchflussraten ausgelegt sind. Diese werden überwiegend in Laboratorien und Produktionsstätten, bei Druckbeaufschlagungen oder Dichtheitsprüfungen angewendet.
Spezifikationen
Die DHP-Druckregler sind mit einem Ausgangsdruck-Dekompressionssystem ausgestattet. Die Dekompression des nachgeschalteten Regelsystems ist durch Drehen des Handrads gegen den Uhrzeigersinn möglich.
Spezifikationen
Hoher Benutzerkomfort:Mühelose und Genaue Druckregelung für einen breites Druckregelband, selbst bei hohem Druck dank des Kolbendesigns. Automatische Dekompression: Die automatische Dekompression ermöglicht es, mit einer einzigen Geste des Loslassens des Handrads den Druck im nachgeschalteten Kreislauf zu entlasten und/oder anzupassen. Ergonomisch:Robustes Handrad für eine einfache Steuerung. Info plusSammelventile ermöglichen die Kanalisierung von Gasen nach außen.
Einsatzgebiet:
Flaschendruckminderer für Reinst- und Sondergase , welche für hohe Drücke und Durchflussraten ausgelegt sind. Diese werden überwiegend in Laboratorien und Produktionsstätten, bei Druckbeaufschlagungen oder Dichtheitsprüfungen angewendet.
Spezifikationen
Die DHP-Druckregler sind mit einem Ausgangsdruck-Dekompressionssystem ausgestattet. Die Dekompression des nachgeschalteten Regelsystems ist durch Drehen des Handrads gegen den Uhrzeigersinn möglich.
Spezifikationen
Hoher Benutzerkomfort:Mühelose und Genaue Druckregelung für einen breites Druckregelband, selbst bei hohem Druck dank des Kolbendesigns. Automatische Dekompression: Die automatische Dekompression ermöglicht es, mit einer einzigen Geste des Loslassens des Handrads den Druck im nachgeschalteten Kreislauf zu entlasten und/oder anzupassen. Ergonomisch:Robustes Handrad für eine einfache Steuerung. Info plusSammelventile ermöglichen die Kanalisierung von Gasen nach außen.
TECHNISCHE DATEN
| Reference | DHP_200-175-30 |
| Ausgangsdruck | 20 BIS 175 BAR |
| Durchfluss | , 30 Nm³/h |
| Gebinde Typ | Cylinder, Bündel |
Gewicht / Dimmensionen
L:115.0000 MILLIMETER H:110.0000 MILLIMETER D:120.0000 MILLIMETER Diam1:50.0000 MILLIMETER Net Weight1.8000 KILOGRAM
L:115.0000 MILLIMETER H:110.0000 MILLIMETER D:120.0000 MILLIMETER Diam1:50.0000 MILLIMETER Net Weight1.8000 KILOGRAM
Sicherheit
Die stromabwärts gelegene Rohrleitung sollte durch ein an die Verwendung angepasstes Sicherheitsventil geschützt sein (auch wenn das Gerät durch ein Überdruckventil geschützt ist)
Die stromabwärts gelegene Rohrleitung sollte durch ein an die Verwendung angepasstes Sicherheitsventil geschützt sein (auch wenn das Gerät durch ein Überdruckventil geschützt ist)
